COVNA HK60-D-F Flanşlı Motorlu Kelebek Vana

COVNA Elektrik aktüatörlü wafer kelebek vana, kolay kurulum ve kolay kullanım özelliklerine sahiptir. İhtiyaçlarınızı karşılamak için paslanmaz çelik, dökme demir veya karbon çelik malzemelerde mevcuttur.

Flanşlı motorlu kelebek vana, bir boru sistemindeki akışkanların akışını düzenlemek için tasarlanmıştır. Vana gövdesi, akışkan akışına dik açıyla konumlandırılmış bir diskten oluşur. Disk, vanadan sıvı akışını engellemek veya akışa izin vermek için bir mil etrafında döner. Elektrik motorlu aktüatör, vananın konumu ve akış hızı üzerinde hassas kontrol sağlar.

Model

  • Aktüatör Tipi: ON OFF Tip, Modülasyonlu Tip
  • Gövde Malzemesi: Dökme demir veya Paslanmaz Çelik 304/316/316L
  • Basınç: 10bar (40 bara kadar sert sızdırmazlık)
  • Ortam Sıcaklığı: -40 ila 450 ℃ (-40 ℉ ila 842 ℉)
  • Uygun Ortam: Su, Yağ, Hava, Gaz, Buhar, vb.
  • Gerilim: DC-12V, 24V; AC-24V, 110V, 220V, 380V
  • Bağlantı Tipi: Flanşlı (ANSI, JIS, DIN, GB)

Teknik Parametreler:

Model HK60-D

Valf Malzemeleri: Paslanmaz çelik / Dökme demir / Karbon çeliği

Sızdırmazlık Malzemeleri: EPDM/PTFE

Aktüatör Seçenekleri: Açma/Kapama tipi aktüatör, Modülasyonlu tip aktüatör, Patlamaya dayanıklı tip aktüatör

Güç Kaynağı: DC-12V, 24V; AC-24V, 110V, 220V, 380V

  Model   HK60D
  Tork Aralığı   50Nm ila 4000Nm
  Boyut Aralığı   19 mm ila 102 mm
  Basınç   10bar, 16bar (145psi, 232psi)
  Sıcaklık   -10 ℃ ila 180 ℃ (14 ℉ ila 356 ℉)
  Gerilim   DC-12V, 24V; AC-24V, 110V, 220V, 380V
  Orta   Gıda, Süt, Meşrubat, Su ve Diğer Maddeler

Bize Ulaşın

HK60-D-F Flanşlı Motorlu Kelebek Vana

Motorlu Kelebek Vana Nedir

Motorlu kelebek vana, çeşitli endüstriyel alanlarda yaygın olarak kullanılan bir kontrol vanasıdır. Bir boru hattı içindeki vanayı döndürebilen ve tamamen veya kısmen kapatabilen, böylece akışkanın akışını ve basıncını kontrol eden metal bir "kelebek" ten oluşur. Motorlu kelebek vana genellikle disk, vana gövdesi, şanzıman bileşenleri, elektrik motoru, konum göstergesi ve kontrolör gibi bileşenlerden oluşur.

Avantajları arasında yer tasarrufu, bakım kolaylığı, geniş uygulama ve otomasyon yetenekleri yer alır, bu da onu verimli, doğru ve güvenilir bir kontrol vanası haline getirir ve kimya endüstrisi, petrol ve gaz, ilaç, gıda işleme, su arıtma ve daha pek çok sektörde kullanılır.

Elektrikli Flanşlı Kelebek Vanaların Faydaları:

COVNA Elektrikli Flanşlı Kelebek Vanalar sizin için güvenilir ve verimli bir akışkan kontrol çözümü sağlar. Flanşlı kelebek vana, boru hattı gereksinimlerinize göre ANSI standardı, JIS standardı, DIN standardı veya GB standardına göre özelleştirilebilir. Ayrıca, kelebek vananın parçaları, yüksek basınç, yüksek sıcaklık veya korozyon önleyici ihtiyaçlarınızı karşılamak için vana plakası, conta, vana gövdesi malzemeleri vb. dahil olmak üzere proje gereksinimlerinize göre değiştirilebilir.

Uzaktan kontrolü kolayca gerçekleştirmek ve endüstriyel otomasyonu gerçekleştirmek için elektrikli aktüatörlerle birlikte kullanılabilir.



  • Yeni tasarım, makul, benzersiz yapı, hafiflik, hızlı açma ve kapama
  • Çalışma torku küçüktür, operasyon uygundur ve emek tasarrufu ve hüner
  • Her pozisyonda monte edilebilir, kolay bakım
  • Sızdırmazlık malzemeleri yaşlanmaya, korozyona ve uzun hizmet ömrüne dayanıklıdır
  • Gıda, ilaç, kozmetik, temiz buhar, alkol, içecek, biyokimyasal endüstriyel prosesler gibi proses kontrol durumlarında yaygın olarak kullanılır

Valf Aktüatörünün Teknik Parametreleri

  AÇIK/KAPALI Tip   Geri bildirim: aktif kontak sinyali, pasif kontak sinyali, direnç, 4-20mA
  Düzenleme Türü   Giriş ve Çıkış sinyali: DC 4-20mA, DC 0-10V, DC 1-5V
  Saha operasyonu   Saha, Uzaktan Kumanda Anahtarı Regülasyonu ve MODBUS, PROFIBUS Saha Veriyolu
  Gerilim Opsiyonel   AC110-240V 380V 50/60HZ: DC12V, DC24V, Özel Voltaj Özelleştirilebilir
  Koruma Sınıfı   IP65, Patlamaya Dayanıklı Yapı Mevcuttur: EX ll BT4

  Model   05   10   16   30   60   125   250   400
  Tork Çıkışı   50Nm   100Nm   160Nm   300Nm   600Nm   1250Nm   2500Nm   4000Nm



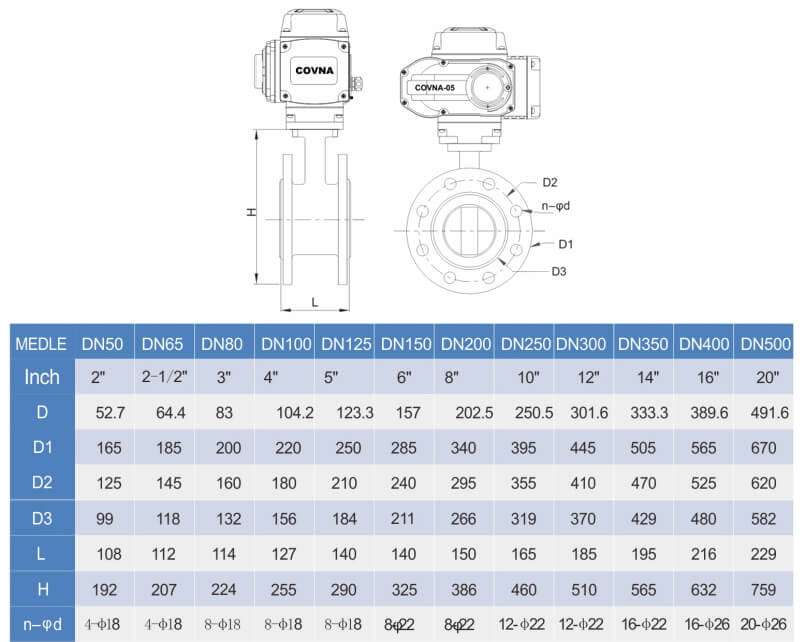

Vana Gövdesi Teknik Parametreleri

  Valf Gövdesi   Valf bileşenleri
  Nominal boyut   DN50-DN400   Sızdırmazlık malzemesi   PTFE, Silikon
  Gövde Malzemesi   Paslanmaz Çelik   Disk Malzemesi   Paslanmaz Çelik 316
  Uç Bağlantısı   Üçlü kelepçe   Kök Malzemesi   Paslanmaz Çelik
  Çalışma Basıncı   1,0 / 1,6 MPa (10 / 16 bar)   Uygulanabilir medya   Su, Hava, Gaz, Petrol, Yağ, Sıvı
  Yapı   Orta hat yapısı A tipi   Tasarım standardı   GB, ASMI

sdfsdf

sdfsdf
Vana Gövdesi Teknik Parametresi:

  Nominal Boyut   DN15-DN200   Gövde Malzemesi   PVC, UPV, CPVC, PVDF ve PPH
  End Connection   True Union, Double Union İplik   Yapı   T Portu / L Portu
  Çalışma Basıncı   1,0 / 1,6 MPa (10 / 16 bar)   Gerilim Toleransı   ±10%
  Uygun Medya   Aşındırıcı ortam, Su, Hava, vb.   Ortam Sıcaklığı   -5~80℃ (23℉~176℉)
  Tasarım standardı   ISO, DIN, IDF, SMS, 3A   Orifis (mm)  15, 20, 25, 32, 40, 50, 65, 80, 100

sdfsdf

Paket ve Nakliye:
Profesyonel bir elektrikli küresel vana üreticisi olarak COVNA, müşterilerimize en kaliteli ürünleri en rekabetçi fiyatlandırma, zamanında teslimat ve tam garanti hizmeti ile baştan sona kapsamlı hizmet sunmayı, danışmanlıktan satış sonrası hizmete kadar her konuda tam destek vermeyi ve projenizin her aşamasında size eşlik edilmesini sağlamayı amaçlamaktadır.
sdfsdf

Şirket Profili:
sdfsdf
sdfsdf

Fabrika Profili:
sdfsdf

Şirket Sertifikaları:
sdfsdf

Satın Alma Rehberi:

  • Onaylayın valf boyutu İhtiyacınız olan. Bu motorlu kelebek vanayı 19 mm'den 102 mm'ye kadar sunuyoruz
  • Onaylayın valf gövde malzemesi İhtiyacınız olan. Bu motorlu kelebek vanayı 304, ss316, ss316L paslanmaz çelik olarak sunuyoruz
  • Onaylayın bağlantı standardı. Bu gıda güvenli motorlu kelebek vanayı projeniz için tri-kelepçe, dişli ve kaynaklı bağlantı olarak sunuyoruz
  • Onaylayın basınç ve çalışma sıcaklığı. Basınç ve sıcaklık önemli noktalardır ve bunlar maliyeti etkileyebilir
  • Onaylayın Gerilim ihtiyacınız var. Doğru voltaj, vananızın daha iyi çalışmasına yardımcı olabilir
  • Bize kendi orta. Farklı ortamların farklı özellikleri vardır ve ortam gereksinimlerine göre temel vanayı seçmenize yardımcı olacağız
  • Onaylayın aktüatör tipi İhtiyacınız olan. Projeniz için On/off tip, modülasyonlu tip, akıllı tip, patlamaya dayanıklı tip veya IP68 tip elektrikli vana aktüatörümüz bulunmaktadır.
  • Herhangi bir gereksinim lütfen disk malzemesi, sızdırmazlık malzemesi veya bağlantı standardı gibi bize bildirin. İhtiyacınız olan vanayı özelleştirmenize yardımcı olabiliriz

Aktüatörlerin Teknik Parametreleri:
sdfsdf

  Model   5   10   16   30   60   125   250   400
  Tork Çıkışı   50Nm   100Nm   160Nm   300Nm   600Nm   1250Nm   2500Nm   4000Nm
  90°C Çevrim Süresi   20'ler/60'lar   15'ler/30'lar/60'lar   15'ler/30'lar   15'ler/30'lar   30'lar/60'lar   100s   100s   100s
  Dönme Açısı   0-90°   0-90°   0-90°   0-90°   0-90°   0-90°   0-90°   0-90°
  Çalışma Akımı   0.25A   0.48A   0.68A   0.8A   1.2A   2A   2A   2.7A
  Başlangıç Akımı   0.25A   0.48A   0.72A   0.86A   1.38A   2.3A   2.3A   3A
  Tahrik Motoru   10W/F   25W/F   30W/F   40W/F   90W/F   100W/F   120W/F   140W/F
  Ürün Ağırlığı   3kg   5kg   5,5 kg   8kg   8,5 kg   15kg   15,5 kg   16kg
  Gerilim Seçeneği   AC 110V, AC 220V, AC 380V, DC 12V, DC 24V
  İzolasyon Direnci   DC24V: 100MΩ/250V; AC110/220V/380V: 100MΩ/500V
  Dayanım Gerilimi   DC24V:500V; AC110/220V:1500V; AC380V:1800V 1Dakika
  Koruma Sınıfı   IP65
  Kurulum Açısı   Herhangi bir
  Elektrik Bağlantısı   G1/2 Su geçirmez Gable Konnektörler, Elektrik Güç Kablosu, Sinyal Kablosu
  Ortam Sıcaklığı.   -30℃ ila 60℃
  Kontrol Devresi
   A: Işıklı gösterge sinyali geri beslemeli AÇMA/KAPAMA tipi
  B: Pasif kontak sinyal geri beslemeli ON/OFF tipi
  C: Direnç potansiyometresi sinyal geri beslemeli ON/OFF tipi
  D: Direnç potansiyometreli ve nötr konum sinyali geri beslemeli ON/OFF tipi
  E: Servo kontrol modüllü regülasyon tipi
  F: DC24V/DC12V dirct ON/OFF tipi
  G: Pasif sinyal geri beslemeli AC380V üç fazlı güç kaynağı
  H: Direnç potansiyometresi sinyal geri beslemeli AC380V üç fazlı güç kaynağı
Opsiyonel Fonksiyon   Aşırı Tork koruyucuları, nem giderici ısıtıcı, paslanmaz çelik kaplin ve boyunduruk

1. Petrol ve Gaz Endüstrisi

Boru Hattı Akış ve Basınç Kontrolü: Taşıma sırasında stabiliteyi sağlamak için doğal gaz ve petrol boru hatlarında akış ve basınç kontrolü için kullanılır.
Gaz ve Sıvı Dağıtım Sistemleri: Çeşitli çalışma koşulları altında hassas kontrol sağlayarak gazların veya sıvıların akışını düzenler.
Dağıtım Sistemlerinin Otomasyonu: Rafinerilerde ve doğal gaz işleme tesislerinde sıvı dağıtımını otomatikleştirmek ve reaksiyon süreçlerini düzenlemek için kullanılır.

2. Kimya ve Petrokimya Endüstrisi

Reaktör Basınç ve Akış Kontrolü: Kimyasal reaktörlerde, depolama tanklarında ve diğer ekipmanlarda basınç ve akışı kontrol etmek için kullanılır ve kimyasal reaksiyon sürecinde stabilite sağlar.
Akış/Basınç Regülasyonu: Verimli üretim sağlamak için polimerizasyon, rafine etme ve damıtma gibi işlemlerde sıvıların veya gazların akışını düzenler.
Buhar Kontrolü: Buhar jeneratörlerinde ve dağıtım sistemlerinde buhar akışını ve basıncını düzenler.

3. Su ve Atıksu Arıtma

Su Akış Kontrolü: Normal çalışmayı sağlamak için su temini ve atık su arıtma sistemlerindeki su akışını ve basıncını düzenler.
Gaz ve Kimyasal İlaveleri: Su arıtma işlemi sırasında eklenen kimyasalların veya gazların (klor veya amonyak gibi) akışını düzenler.

4. HVAC (Isıtma, Havalandırma ve İklimlendirme) Sistemleri

Sıcaklık Kontrolü ve Hava Akışı Düzenlemesi: Klima sistemlerinde, istenen sıcaklığı korumak için soğutma veya ısıtma sıvılarının akışını düzenlemek için kullanılır.
Basınç ve Hava Akışı Düzenlemesi: İç mekan konforunu sağlamak için havalandırma, iklimlendirme ve nemlendirme sistemlerindeki hava akışını ve basıncını ayarlar.

5. Yiyecek ve İçecek Endüstrisi

Sıvı Akış Kontrolü: Bira üretimi, süt ürünleri üretimi ve içecek şişeleme gibi proseslerde sıvıların akışını hassas bir şekilde kontrol eder.
Sıcaklık ve Basınç Regülasyonu: Ürün kalitesini ve güvenliğini sağlamak için ısıtma, soğutma ve sterilizasyon sırasında sıcaklık ve basıncı düzenler.

6. İlaç Endüstrisi

Hassas Akış Kontrolü: Proses parametrelerinin hassas kontrolünü sağlamak için farmasötik üretim proseslerinde sıvıların ve gazların akışını düzenler.
Basınç Kontrolü: Sistemin istikrarlı çalışmasını sağlamak için temizleme ve sterilizasyon sistemlerindeki basıncı ayarlar.

7. HVAC Sistemleri

Hava Akışı ve Sıcaklık Kontrolü: Çevresel koşulları ayarlamak için hava akışını ve sıcaklığını kontrol eder, binaların içinde konfor ve enerji verimliliği sağlar.

8. Çelik ve Metalurji Endüstrisi

Gaz Akış Kontrolü: Sabit fırın sıcaklıkları ve kimyasal reaksiyonlar sağlamak için eritme ve ısıtma işlemleri sırasında oksijen ve nitrojen gibi gazların akışını hassas bir şekilde ayarlar.
Soğutma Sıvısı Akış Regülasyonu: Ekipmanın sıcaklık kontrolünü sağlamak için soğutma sistemlerindeki soğutma sıvılarının akışını düzenler.

9. Termik ve Enerji Endüstrisi

Buhar ve Su Akışı ve Basınç Kontrolü: Termal sistemlerin verimli çalışmasını sağlamak için kazan sistemlerinde, ısı eşanjörlerinde ve enerji santrallerinde buhar ve su akışını düzenler.

10. Madencilik Endüstrisi

Bulamaç Akış Düzenlemesi: Minerallerin verimli bir şekilde çıkarılmasını ve işlenmesini sağlamak için taşıma ve ayırma işlemleri sırasında bulamacın akışını ve basıncını ayarlar.

Otomatik vanamdaki aktüatör çalışıyor, ancak vana dönmüyor. Neden?

Büyük olasılıkla valf gövdesi veya aktüatör kaplini kırılmıştır.

Elektrikli aktüatör limit anahtarları veya pnömatik aktüatör konum durdurucuları doğru ayarlanmamış.

Muhtemelen solenoidde hava basıncı olmadığından veya kir sıkıştığından. Ayrıca, valfin içinde pislik sıkışmış olabilir. Ya da hava basıncı aktüatörü çalıştırmak için yeterli değildir. Unutmayın: hava basıncını kompresörde değil, aktüatörde ölçün.

Olabilir. İlk olarak, aktüatör tork çıkışının vanayı güvenilir bir şekilde döndürmek için yeterli olduğundan emin olun. İkinci olarak, aktüatörü vanaya bağlamak için özel bir montaj braketi ve kaplin imal etmeniz gerekecektir.

Vana tam açık ve kapalı arasında bir yerde duracaktır. Güç orijinal devreye yeniden uygulandığında, aktüatör döngüyü tamamlayacaktır.

Değişikliği yapmak için aktüatörü vanadan çıkarın ve onu veya vana gövdesini 90 derece çevirin ve aktüatörü yeniden monte edin.

Aktüatörü vanadan çıkarın ve vana gövdesini kontrol edin. Çoğu küresel vanada, vana kapalı konumdayken akışa dik açı yapan gövde düzlükleri vardır. Kelebek vanalarda gövde akış ok işaretini kontrol edin.

Aktüatörü vanadan çıkarın ve vana gövdesini kontrol edin. Çoğu küresel vanada, vana kapalı konumdayken akışa dik açı yapan gövde düzlükleri vardır. Kelebek vanalarda gövde akış ok işaretini kontrol edin.

Doğru bağlantı için aktüatörle birlikte gelen elektrik kablo şemasını kontrol edin. Bazen bir kopyası aktüatör kapağının içinde bulunur. Eğer eksikse, bağlantılar hakkında tahminde bulunmayın. Şema için üreticiyi arayın.

Aktüatör yanlış kablolanmıştır (aktüatörle birlikte verilen şemayı kontrol edin) veya harici kontrol anahtarı aktüatör için doğru tipte değildir.

İsteğe bağlı hız kontrolü ile satın almadığınız sürece hayır.

Aktüatörler ve solenoid valfler farklı tipte elektrik kontrol anahtarları gerektirir. Aktüatörler için SPDT, solenoidler için SPST. Doğru kablolama ve anahtar tipi için aktüatör kablolama şemasını kontrol edin.

Hala kafanız mı karışık? Bize Ulaşın!
